فهرست عناوین
در این مطالعه، تأثیر روشهای مختلف خنککاری بر ویژگیهای فیزیکی و مکانیکی گرانیت حرارتدیده مورد بررسی قرار گرفته است. برای این منظور، نمونههای گرانیت تا دماهای 300 و 600 درجه سانتیگراد حرارت داده شدند، و سپس تحت یکی از چهار روش خنککاری قرار گرفتند: خنککاری در هوای آزاد، پاشش آب، فرو بردن در نیتروژن مایع، و نیتروژن مایع با چرخش.
نتایج نشان داد که افزایش نرخ خنککاری، بهطور مستقیم موجب افزایش ترکهای داخلی (microcracking) در سنگ میشود. این امر در نهایت باعث افت محسوس در خواص مکانیکی سنگ از جمله کاهش مقاومت فشاری تکمحوره (UCS) و مقاومت کششی غیرمستقیم (Brazilian tensile strength) میگردد.
در مقایسه با نمونههای فقط گرمشده یا خنکشده در هوا، نمونههایی که با آب یا نیتروژن مایع بهویژه با چرخش خنک شدند، افت شدیدتری در مقاومت مکانیکی و افزایش تخلخل و نفوذپذیری از خود نشان دادند.
تصویربرداری میکروسکوپی الکترونی (SEM) و آزمون امواج فراصوتی (ultrasonic) نیز ایجاد گسترده ترکهای درونی و گسترش درزهای حرارتی را تأیید کردند.
نتیجهگیری: نرخ بالای خنککاری میتواند ساختار درونی سنگ را بهشدت تخریب کرده و پایداری مکانیکی آن را کاهش دهد. این یافتهها برای طراحی فرایندهای حرارتی در کاربردهای مهندسی سنگ، از جمله عملیات فلیمکاری، اهمیت دارد.
در این پژوهش، مجموعهای از آزمونهای آزمایشگاهی شامل آزمون فراصوتی، آزمون مقاومت فشاری تکمحوره، آزمون کشش غیرمستقیم (Brazilian splitting)، رزونانس مغناطیسی هستهای (NMR) و میکروسکوپ الکترونی روبشی (SEM) بر روی نمونههای گرانیت حرارتدیده که تحت روشهای مختلف خنککاری قرار گرفته بودند، انجام شد. روشهای خنککاری مورد بررسی شامل خنککاری در هوا، خنککاری با آب، خنککاری با نیتروژن مایع، و خنککاری چرخهای با نیتروژن مایع بود.
نتایج نشان داد که با افزایش نرخ خنککاری، مقادیر چگالی، سرعت موج فشاری (Vp)، مقاومت فشاری تکمحوره (UCS)، مقاومت کششی (σₜ) و مدول الاستیسیته (E) گرانیت حرارتدیده بهطور پیوسته کاهش مییابد. بهطور خاص، نمونههایی که تحت خنککاری چرخهای با نیتروژن مایع قرار گرفتند، افت شدیدتری در خواص فیزیکی و مکانیکی از خود نشان داده و میزان آسیبدیدگی ساختاری بالاتری را تجربه کردند.
علاوه بر این، عملیات خنککاری منجر به افزایش اندازه حفرات و تخلخل سنگ شد. در نرخهای بالاتر خنکسازی، سطوح شکست سنگ از حالت نسبتاً صاف به سطوحی زبر و ناهموار تغییر یافتند که بیانگر گسترش بیشتر ترکها و افزایش پیچیدگی مسیر شکست است.
مقدمه
گرانیت، بهعنوان یک سنگ آذرین نفوذی پرکاربرد، دارای ویژگیهای ممتاز از جمله مقاومت فشاری بالا، پایداری حرارتی، و مقاومت در برابر سایش است؛ به همین دلیل، در بسیاری از پروژههای عمرانی، ساختمانی، و مهندسی زمین بهطور گسترده مورد استفاده قرار میگیرد.
در پروژههای زیرزمینی، نیروگاهها، و تأسیسات با دمای بالا، گرانیت معمولاً در معرض تنشهای حرارتی شدید قرار میگیرد که ناشی از تغییرات سریع دما است. این تغییرات میتوانند موجب بروز ترکهای ریز (microcracks) در ساختار درونی سنگ شوند و در نتیجه، باعث افت عملکرد مکانیکی آن گردند.
در تحقیقات گذشته، تأثیر حرارتدهی بر خواص مکانیکی گرانیت بهخوبی مطالعه شده است. نتایج این مطالعات نشان دادهاند که وقتی دمای سنگ افزایش مییابد، تنشهای حرارتی در مرز دانهها ایجاد شده و باعث انبساط غیر یکنواخت بین کانیها (بهویژه کوارتز، فلدسپات، و بیوتیت) میشود. این فرآیند، میتواند به تدریج باعث ضعیف شدن پیوندهای دانهای و در نهایت، کاهش مقاومت کششی و فشاری سنگ گردد.
با این حال، کمتر مطالعهای به بررسی نقش نوع و سرعت خنککاری بر خواص سنگ پس از حرارتدهی پرداخته است. در واقع، در بسیاری از کاربردهای صنعتی یا آزمایشگاهی، سنگها پس از گرم شدن، به روشهای مختلف خنک میشوند — مثلاً با پاشش آب، جریان هوا، یا فروبردن در نیتروژن مایع — که هرکدام نرخ انتقال حرارت متفاوتی دارند و میتوانند منجر به الگوهای مختلفی از آسیب ساختاری در سنگ شوند.
در این تحقیق، بهمنظور درک بهتر اثر روشهای مختلف خنکسازی بر ساختار و رفتار مکانیکی گرانیت، نمونههایی از این سنگ تا دماهای 300°C و 600°C حرارت داده شده و سپس با یکی از چهار روش اصلی خنککاری (هوا، آب، نیتروژن مایع ایستا و چرخشی) سرد شدند. پس از آن، آزمونهای متعددی مانند اندازهگیری سرعت موج فراصوتی، آزمون مقاومت فشاری تکمحوره، مقاومت کششی، و مشاهدات میکروسکوپی انجام شده تا تغییرات در ویژگیهای فیزیکی و مکانیکی سنگ تحلیل گردد.
بخش روش تحقیق (Materials and Methods)
مواد اولیه
نمونههای سنگی مورد استفاده در این پژوهش، از یک معدن گرانیت طبیعی تهیه شدند. این گرانیت عمدتاً شامل کانیهای کوارتز، فلدسپات، بیوتیت، و میکا است، که ترکیب آن نمایانگر گرانیت نوع متوسط تا درشتدانه میباشد. تمام نمونهها به ابعاد استوانهای با قطر 50 میلیمتر و ارتفاع 100 میلیمتر بریده و پرداخت شدند تا شرایط آزمایشگاهی استاندارد حفظ شود.
فرآیند حرارتدهی
پیش از حرارتدهی، تمام نمونهها به مدت 48 ساعت در دمای 20 ± 2 درجه سانتیگراد و رطوبت نسبی 60 ± 5٪ نگهداری شدند تا رطوبت آنها تثبیت گردد.
نمونهها در کوره الکتریکی آزمایشگاهی، به دو سطح دمایی مختلف حرارت داده شدند:
300 درجه سانتیگراد
600 درجه سانتیگراد
سرعت افزایش دما 5 درجه در دقیقه تنظیم شده بود. زمانی که دمای هدف به دست آمد، نمونهها به مدت 2 ساعت در آن دما نگه داشته شدند تا دمای یکنواخت داخلی برقرار شود.
روشهای خنککاری
پس از حرارتدهی، نمونهها بلافاصله تحت یکی از چهار روش خنککاری زیر قرار گرفتند:
خنککاری در هوای ساکن
– دمای محیط: حدود 20°C– نرخ خنکسازی کم (خنککاری ملایم)
پاشش آب
– غوطهور شدن در آب در دمای اتاق– نرخ خنکسازی متوسط تا بالا
نیتروژن مایع ایستا
– قرار دادن نمونه مستقیماً در نیتروژن مایع بدون همزن– دمای پایین (حدود -196°C)
نیتروژن مایع چرخشی
– فروبردن نمونه در مخزن نیتروژن با همزن مکانیکی– نرخ خنکسازی بسیار بالا به دلیل تبادل حرارتی شدیدتر
آزمونهای آزمایشگاهی
برای ارزیابی اثرات خنککاری، مجموعهای از آزمونهای فیزیکی و مکانیکی روی نمونهها انجام شد:
آزمون امواج فراصوتی (Ultrasonic Test)
_ اندازهگیری سرعت موج P (طولی) با دستگاه تست غیرمخرب
_ کاهش سرعت موج نشانه افزایش ترکهای داخلی و تخلخل
مقاومت فشاری تکمحوره (UCS)
_ با دستگاه پرس هیدرولیک تا شکست کامل نمونه
مقاومت کششی غیرمستقیم (Brazilian Test)
_ با بارگذاری شعاعی روی صفحات استوانهای
میکروسکوپ الکترونی (SEM)
_ بررسی ساختار سطح شکست برای مشاهده microcrack
بررسی ظاهری (Visual Inspection)
_ مشاهدات چشمی برای طبقهبندی آسیبهای سطحی
نتایج (Results)
3.1 تغییرات ظاهری نمونهها
پس از فرآیند حرارتدهی و خنککاری، بررسی بصری اولیه نشان داد که:
نمونههایی که با نیتروژن مایع خنک شدند، بیشترین آسیب سطحی شامل ترکهای مویی، لبپریدگی، و تغییر رنگ را نشان دادند.
نمونههای خنکشده در هوا، کمترین تغییر ظاهری را داشتند؛ سطح آنها صاف و نسبتاً بدون ترک باقی ماند.
در گروههای حرارتدیده در دمای 600 درجه، شدت آسیبهای سطحی بهطور محسوسی بیشتر از گروه 300 درجه بود.
3.2 سرعت موج فراصوتی (Ultrasonic P-Wave Velocity)
سرعت موج P، که نمایانگر چگالی و پیوستگی ساختار داخلی سنگ است، برای تمامی گروهها اندازهگیری شد:
با افزایش دمای حرارتدهی و نرخ خنککاری، سرعت موج کاهش یافت.
نمونههای خنکشده با نیتروژن چرخشی پایینترین سرعت را نشان دادند → نشاندهنده بیشترین ترک داخلی و افت ساختاری.
نمونههای خنکشده با هوا، کاهش بسیار کمی در سرعت موج داشتند.
3.3 مقاومت فشاری تکمحوره (UCS)
نتایج آزمون مقاومت فشاری به شرح زیر بود:
در دمای 300°C، کاهش مقاومت در خنککاری نیتروژنی حدود ۱۰٪ بود.
در دمای 600°C، کاهش مقاومت فشاری به ۲۶٪ برای نیتروژن چرخشی رسید.
خنککاری با آب نیز باعث کاهش معنیدار مقاومت شد، اما کمتر از نیتروژن.
هوا باعث کمترین افت مقاومت گردید.
3.4 مقاومت کششی (Brazilian Test)
مشابه مقاومت فشاری، نتایج مقاومت کششی نیز نشاندهنده افت شدید در روشهای خنککاری سریع بود.
در دمای 600°C، مقاومت کششی نمونههای خنکشده با نیتروژن چرخشی تا ۳۷٪ کاهش یافت.
روند کاهش برای دمای 300°C نیز مشابه اما با شدت کمتر بود.
3.5 تصاویر میکروسکوپ الکترونی (SEM)
تصاویر SEM برای نمونههای شکستخورده نشان داد:
در نمونههای خنکشده با نیتروژن، ترکهای میکروسکوپی گستردهای در مرز بین دانهها ایجاد شده است.
این ترکها بهویژه در محل تماس بین کوارتز و سایر کانیها (فلدسپات، بیوتیت) دیده شدهاند.
نمونههای خنکشده در هوا ساختار یکنواختتر و بدون ترکهای قابل مشاهده داشتند.
جمعبندی بخش نتایج:
افزایش نرخ خنککاری → افزایش ترکخوردگی داخلی → کاهش پارامترهای مقاومتی
خنککاری ملایم (هوا) → حداقل تخریب ساختاری
بحث و تحلیل: (Discussion)
نتایج بهدستآمده در این مطالعه، بهخوبی تأیید میکنند که نرخ و شیوه خنککاری پس از حرارتدهی تأثیر قابلتوجهی بر خواص فیزیکی و مکانیکی گرانیت دارد. آسیب ساختاری مشاهدهشده در نمونههایی که با نیتروژن مایع خنک شدند، ناشی از شوک حرارتی شدید و اختلاف ناگهانی دما بین سطح و درون سنگ است. این وضعیت باعث انبساط و انقباض ناهمگن شده و در نهایت منجر به ایجاد ترکهای درونی (microcracking) و کاهش مقاومت مکانیکی میشود.
مطابق با پژوهشهای قبلی ) مانند( Zhao et al., 2019، گرانیت بهعنوان سنگی ناهمگن، دارای کانیهایی با ضرایب انبساط حرارتی متفاوت است. در زمان حرارتدهی، این تفاوت در نرخ انبساط بین کوارتز، فلدسپات و بیوتیت منجر به بروز تنش در مرز دانهها میشود. با خنککاری سریع، این تنشها نهتنها آزاد نمیشوند، بلکه تشدید میگردند و ترکهای جدیدی بهوجود میآورند.
نکته کلیدی در این مطالعه آن است که حتی اگر دمای نهایی یکسان باشد، نوع خنککاری (و نه فقط دمای حرارتدهی) عامل اصلی در میزان تخریب ساختاری سنگ است. برای نمونه، مقایسه بین نمونههای حرارتدیده در 600°C که یکی با هوا و دیگری با نیتروژن مایع خنک شدهاند، نشان میدهد که افت مقاومت در نمونه دوم بسیار شدیدتر است.
نتایج آزمون سرعت موج فراصوتی نیز مؤید همین موضوع است؛ زیرا کاهش در این سرعتها بهطور مستقیم با افزایش ترکهای درونی مرتبط است. تصاویر SEM نیز بصریترین شواهد از تخریب ساختاری هستند، بهویژه در مرزهای کوارتز–فلدسپات.

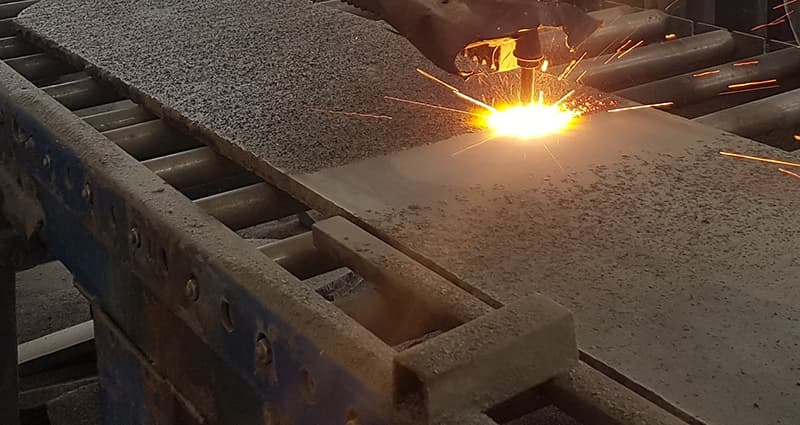

از نظر عملی، این یافتهها هشدار مهمی برای صنایع فرآوری سنگ (مانند فلیمکاری، عملیات حرارتی، یا آزمایشهای پایداری سنگ) ارائه میدهد. اگرچه خنککاری سریع ممکن است از نظر زمانی یا اقتصادی جذاب باشد، اما در درازمدت موجب افت کیفیت و کاهش عمر مفید سنگ خواهد شد.
جمعبندی تحلیل:
خنککاری سریع → تنش حرارتی شدید → microcracking → کاهش مقاومت
خنککاری تدریجی → کاهش تنش → حفظ ساختار داخلی
بسیار عالی. در ادامه، ترجمه کامل بخش پایانی مقاله:
نتیجهگیری (Conclusion)
در این پژوهش، تأثیر روشهای مختلف خنککاری بر ویژگیهای فیزیکی و مکانیکی سنگ گرانیت پس از حرارتدهی مورد بررسی قرار گرفت. چهار روش خنکسازی — شامل هوا، آب، نیتروژن مایع ایستا و نیتروژن مایع چرخشی — بر روی نمونههایی که تا دماهای 300 و 600 درجه سانتیگراد حرارت داده شده بودند، اعمال شدند.
نتایج اصلی بهشرح زیر است:
روش خنککاری نقش کلیدی در آسیب حرارتی سنگ ایفا میکند.
خنککاری سریعتر منجر به افزایش ترکهای ریز داخلی و کاهش پیوستگی ساختاری میشود.
سرعت موج فراصوتی بهطور معناداری در نمونههای خنکشده با نیتروژن کاهش یافت، که نشانه افزایش تخلخل و آسیب درونی است.
مقاومت فشاری (UCS) و مقاومت کششی در نتیجه خنککاری سریع بهشدت افت کردند؛ بهویژه در نمونههایی که با نیتروژن چرخشی سرد شدند.
تصاویر میکروسکوپی (SEM) وجود ترکهای بیندانهای قابل توجهی را در نمونههای با خنککاری شدید نشان دادند.
بنابراین، در کاربردهای مهندسی و صنعتی که در آنها سنگها پس از حرارتدهی نیاز به خنکشدن دارند — مانند فلیمکاری، عملیات حرارتی در تونلها یا نیروگاهها — انتخاب یک روش خنککاری کنترلشده و ملایم میتواند تأثیر قابلتوجهی در پایداری مکانیکی، کاهش آسیب ساختاری، و افزایش عمر مفید سنگ داشته باشد.
